S'ciopon S-ciopon, P305 |
P
305 Piano di costruzione di uno s'ciopon
o s-ciopon rilevato
da Ugo Pizzarello nel 1961, scala: 1:10 P
305 Construction plan of a s'ciopon
surveyed
and drawn by Ugo Pizzarello in 1961
|
|
|
S-ciopon s'ciopon, P562
|
|
Nuovo rilievo dal vero di uno s'ciopon di
6,40 metri di lunghezza, scala 1:10
Rowing boat for fishing and transporting
passengers lenght 6,40 meter
Tavole aggiuntive per la
costruzione in scala reale

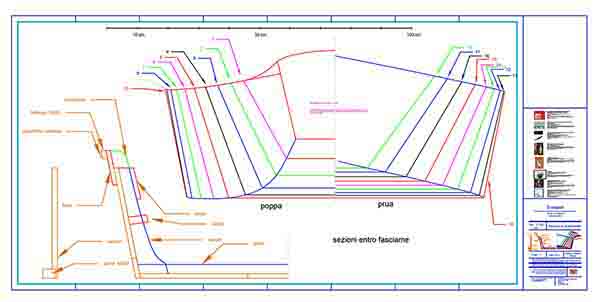

P596 Sezioni s-ciopon in
scala reale, (life-size stern frames) 190x 90 cm.
P597 Sezioni s-ciopon in
scala reale, (life-size stem frames)1470x 90 cm
I tre disegni P562- 596 -
597 (83 + spedizione raccomandata)
|
|
|
|
Sandolo |
P 387
Sāndolo
Barca a remi per la pesca ed il trasporto di
passeggeri, scala 1:10
|
|
|
|
Sandolo Buranello |
 |
P 386
Sāndolo alla buranella
Barca a remi per la pesca ed il trasporto di
passeggeri, scala 1:10
Sezioni delle ordinate in scala
reale, P613 P614
scala 1:1 sviluppate per costruire
uno scafo reale, tratte dal disegno P386
|
|
|
|
Mascareta |
P
281 Rilevo di una mascareta
autore
Ugo Pizzarello, 1980,
scala 1:10 P
281 Drawing from a survey of a mascareta
draughtsman:
Ugo Pizzarello, 1980.
|
|
 Piano
dei quinti di Mascareta in scala reale
|
|
|
 |
|
|
Mascarete costruite con questi piani |
|
|
|
Scala 1:1 dimensioni foglio 90 x
168 cm
2 tavole P 560 P 561 pių la tavola generale P 281 |
|
|
|
|
Puparin |
P
292 Rilevo di una puparin,
scala 1:10 P
292 Drawing from a survey of a puparin
|
|
|
|
Vipera
P
332 Rilievo del modello di vipera
conservato al Museo Storico navale di Venezia
autore
Ugo Pizzarello P
332 Drawing
from a survey of a model of a vipera
kept at the Museo Storico Navale di Venezia
draughtsman:
Ugo Pizzarello
|
|
|
|
Sanpierota
(sampierota)
Rilevata dal vero nel cantiere Schiavon di Portosecco,
aut. G. Penzo, serie completa P
299 - P303
|
|
La serie completa di 5 tavole
costa 65 (pių spedizione) |
|
P
299 Sanpierota - Piano di costruzione P
299 Sanpierota - Construction
plan |
|
|
P
300 Sanpierota - Piano dei legni
P
300 Sanpierota - Structural plan
|
|
|
P
301 Sanpierota - Piano velico
Sail plan |
|
 |
|
P 635 Sanpierota -
Ordinate. Frames
|
|
|
P
302, 303
Sanpierota
- Dettagli
La serie completa di 5 tavole
costa 65 (pių spedizione), scala 1:10
|
|
|
|
|
|
Tavole
aggiuntive per chi vuole costruire uno scafo reale.
Additional drawing for those who want to build a full size boat.
Barche costruite con questi piani |
P
304
Sanpierota
- Disegno
delle sagome in scala 1:1. Full size template
|
|
|
|
|
|
Sanpierota. Sezioni in scala naturale.
Full scale frames. |
P611 Sezioni prodiere |
|
|
P612 Sezioni poppiere |
|
Le due tavole che misurano 90cm
x 1890cm, costano 60 pių spese di spedizione raccomandata.
|
|
|
|
Forcola da
poppa per sandolo |
 |
|
P 4: Rilievo di una forcola
di poppa per sandolo. Scala 1:1 |
|
|
|
Forcola da prua
per sandolo |
|
|
 |
|
P 5: Rilievo di una forcola
di prua per sandolo. Scala 1:1
Acquista
i due disegni
|
|
Forcola da prua
per puparėn |
|
|
 |
|
P 3: Rilievo di una forcola
di prua per puparin. Scala 1:1
|
|
|
|
Forcola da
poppa per barcheta da fresco |
|
|
  |
|
P 1: Rilievo di una forcola
di poppa per barcheta da fresco. Scala 1:1
|
|
|
|
:
